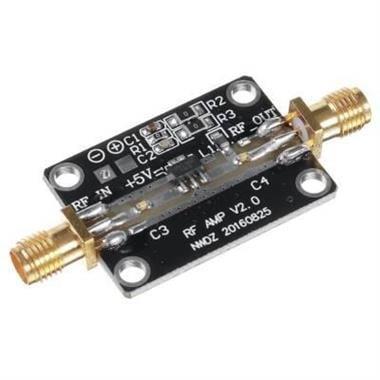

Yüksek performanslı InGaP HBT MMIC amplifikatörü, Darlington konfigürasyonunu ve aktif bias ağını benimser. Aktif bias ağ, sıcaklık ve test süreci ile değişen kararlı bir akım sağlar. Doğrudan bir 5V güç kaynağından çalışacak şekilde tasarlandığından, tipik bir Darlington amplifikatörüne kıyasla düşürme direnci gerektirmez. Ürün, yüksek doğrusallık, küçük boyut ve minimum harici 5V kazanç için tasarlanmıştır.
Teknik Özellikler
Besleme voltajı: tipik +5V (tipik akım değeri 90mA)
Kazanç: tipik değer 20dB@2G
Giriş ve çıkış empedansı: 50 ohm
Maksimum çıkış gücü: P1db +20dBm(@2GHz)
Giriş sinyali: <+10dBm (giriş +10dBm'den büyük olduğunda çıkış sinyali bozulmuştur)
Bant genişliği: 0.05-6GHZ (kazanç farklı frekanslarda farklıdır, lütfen ayrıntılar için S21 eğri indeksine bakın)
Gürültü rakamı: 4.1dB@1GHz
